TEXTOVÉ A NUMERICKÉ INFORMAČNÍ PANELY


Zobrazení textových informací v řádcích pomocí svítivých diod LED ve vnitřním i venkovním provedení
Text je zobrazen jednobarevně v barvách červená, žlutá, zelená

Textové panely -typ AN a MM
Numerické informační panely
Ovládání, provedení, instalace

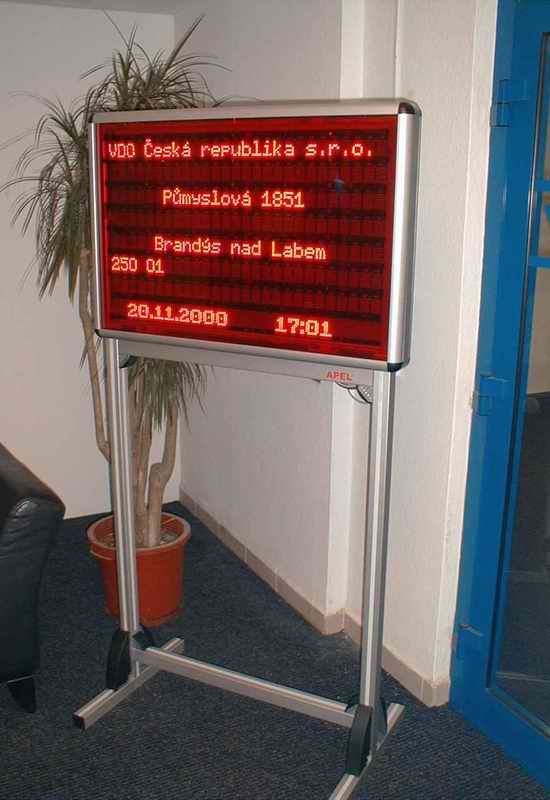

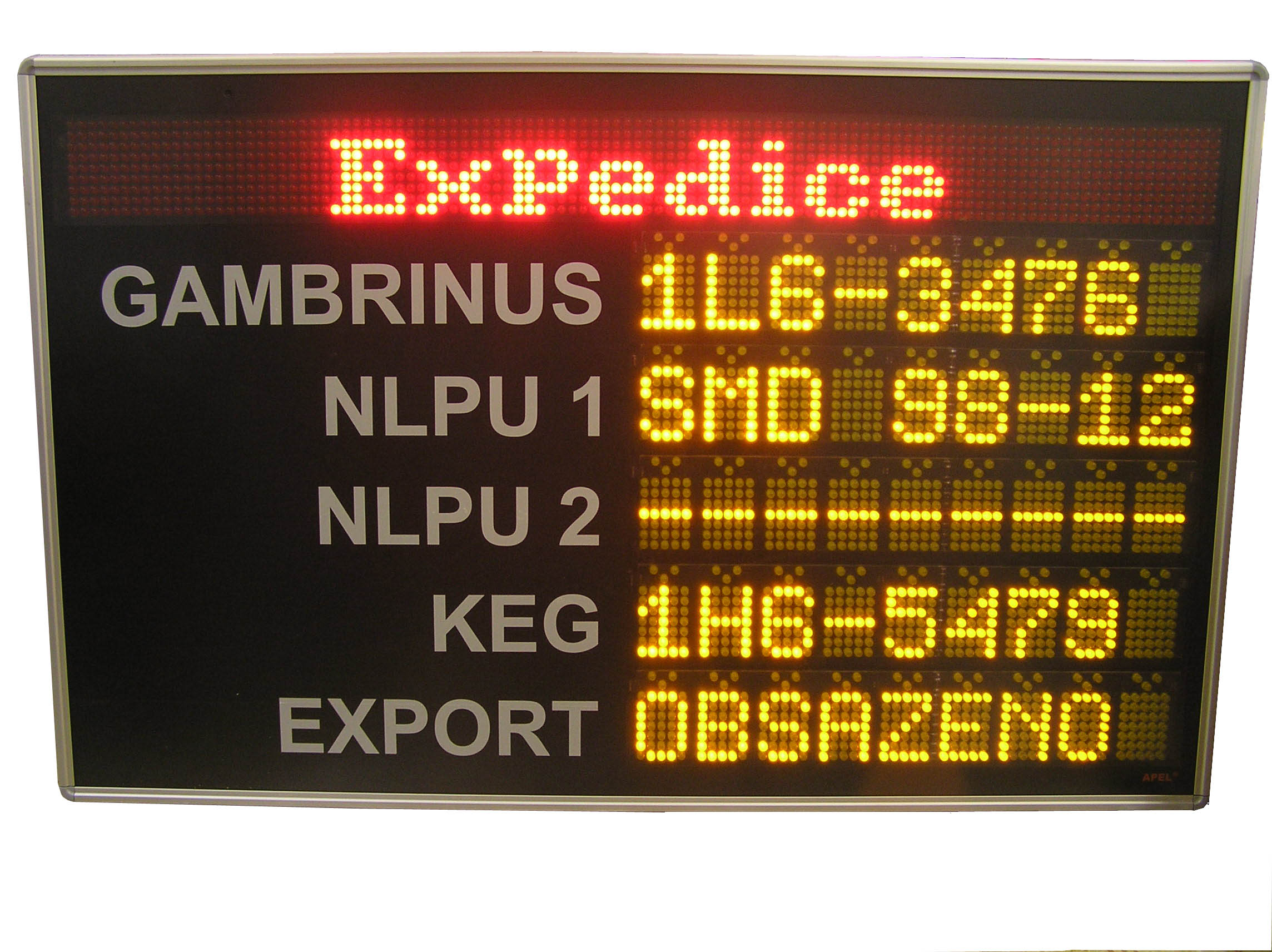

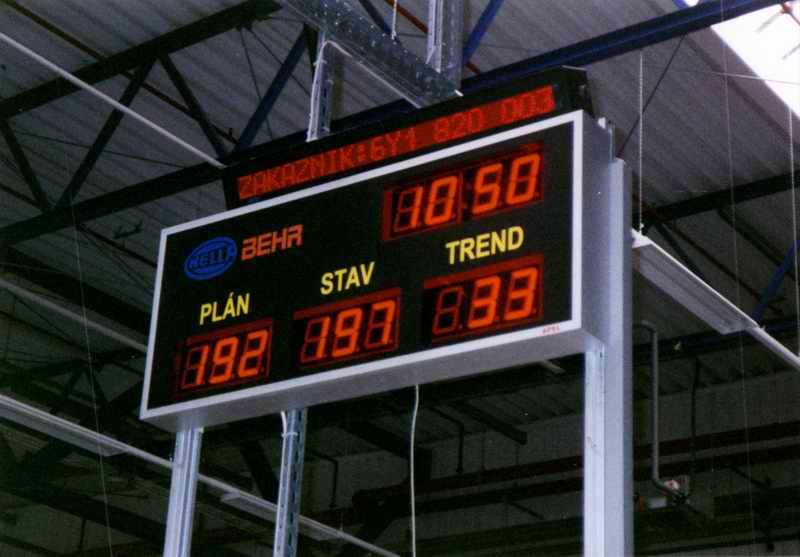

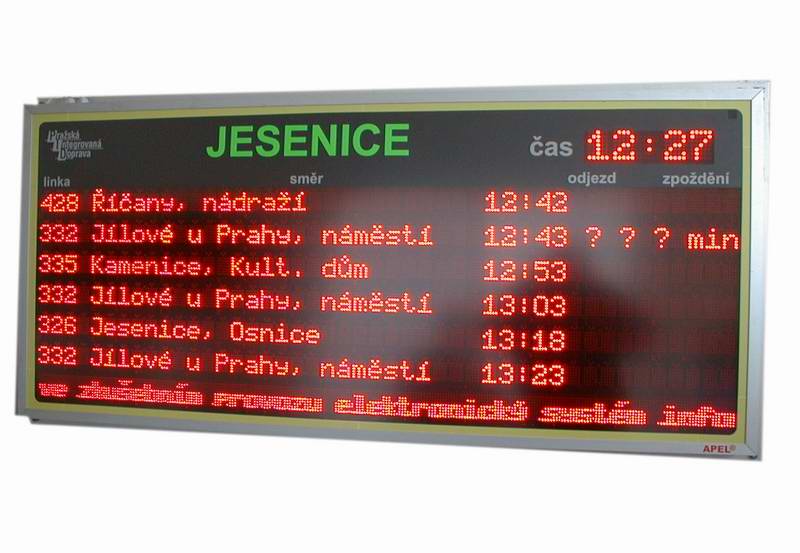

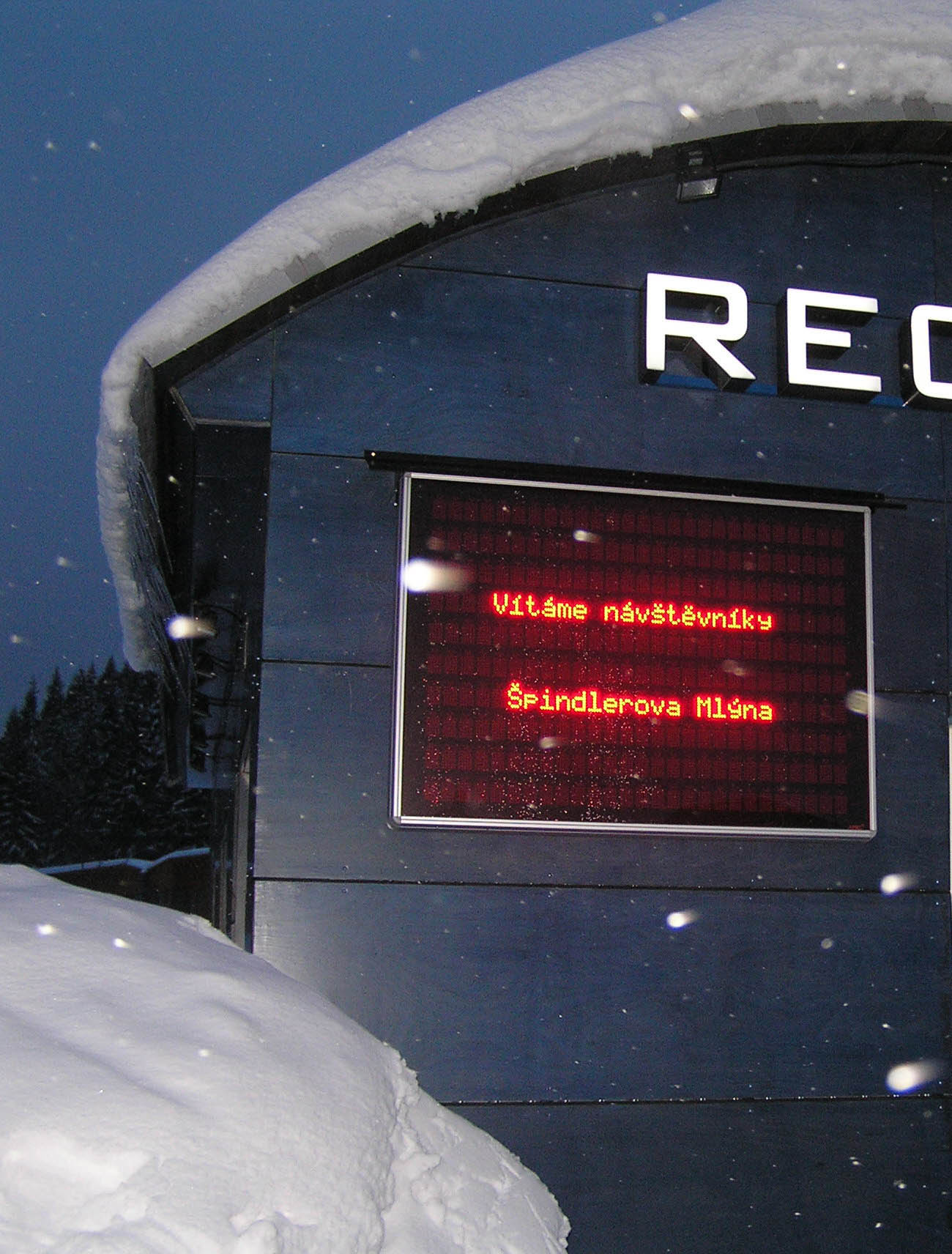

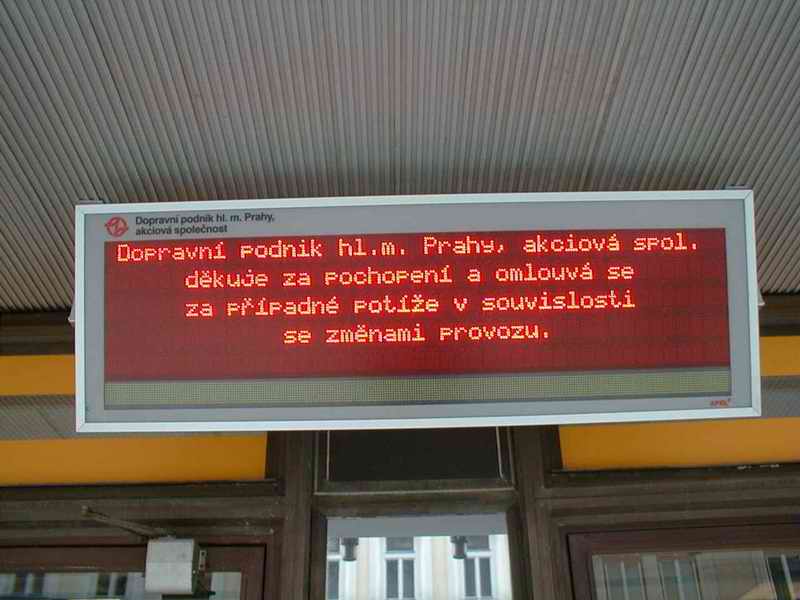

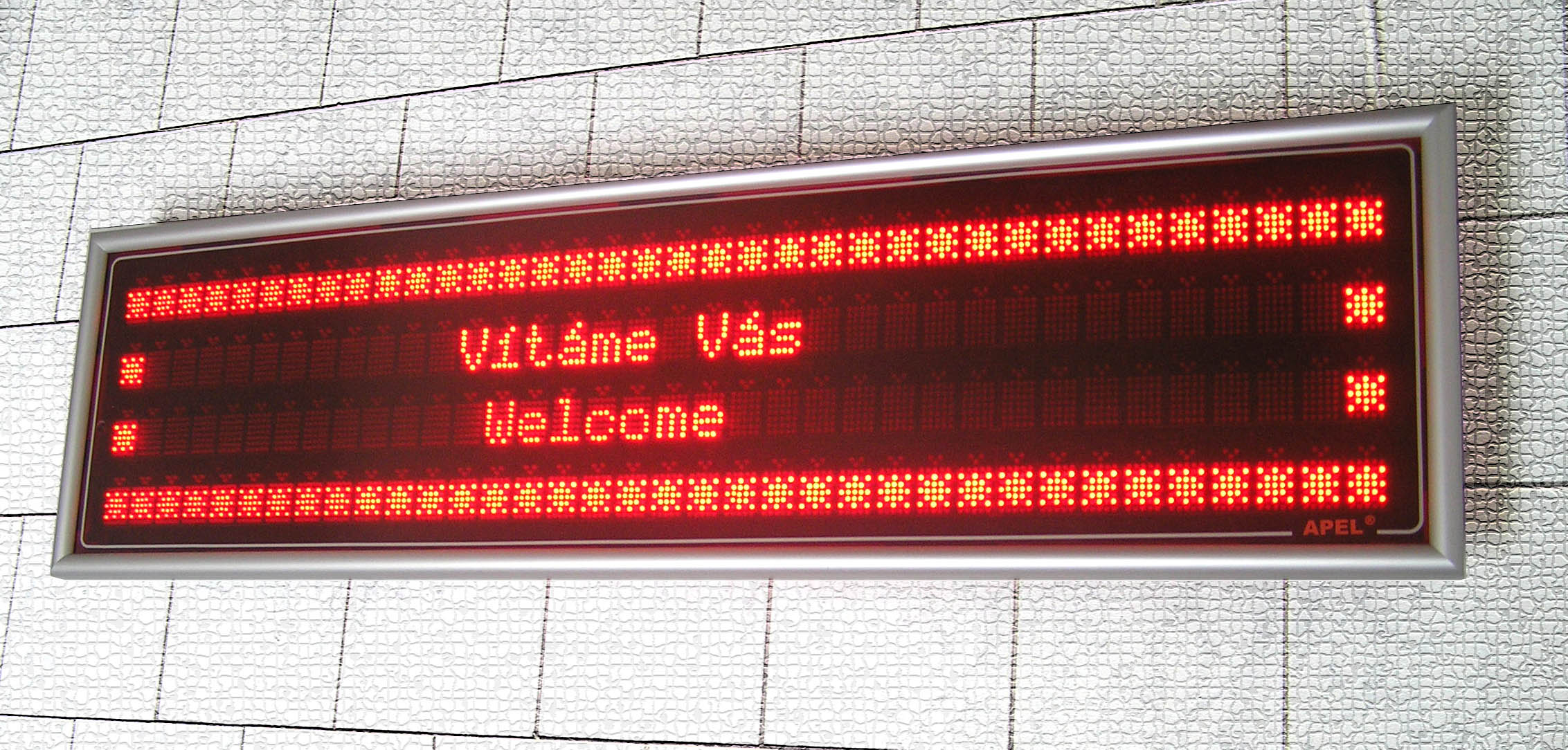

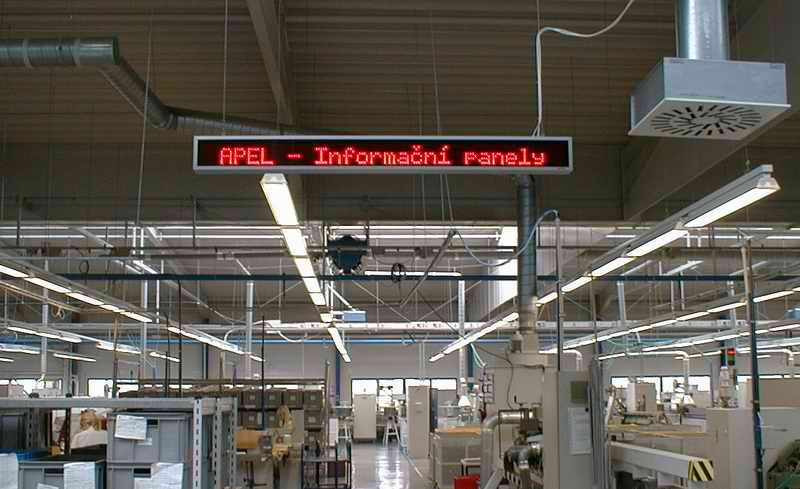

Vzhled textového informačního panelu
Informacni panely Informacni panely Informacni panely Informacni panely
Informacni panely Informacni panely Informacni panely Informacni panely

Aplikace
  • reklamní a informační panely
  • výrobní podniky
  • ukazatele stavu výroby
  • obchodní domy
  • vyvolávací zařízení
  • banky, úřady
  • hlasovací zařízení
  • reklamní agentury
  • odjezdové tabule, informace pro cestující
  • hotely, kongresová centra
  • inteligentní zastávky MHD
  • odjezdové haly, dopravní prostředky
  • výsledkové tabule, tabule střídání hráčů
  • sportovní stadiony
  • kurzovní lístky
  • sázkové kanceláře
  • zobrazení času, teploty, cen
  • jídelní lístky
  • jiné zakázkové produkty
  • čerpací stanice
  • nahoru

    TEXTOVÉ INFORMAČNÍ PANELY - TYP AN A TYP MM

    • zobrazovací body - jednotlivé LED v barvě červené, žluté nebo zelené
    • střední životnost zobrazovacích bodů 200 000 hodin
    • různá velikost znaků
    • počat řádků a znaků podle požadavků zákazníka
    • zobrazení velkého množství informací na malé ploše

    AN
  • text v řádku se mění jednorázově pomocí nastavených efektů
  • znak má velikost 5 x 7 bodů (š x v) + 3 body na diakritiku.
  • mezi jednotlivými znaky je mezera
  • počet znaků na řádek: 9,18,27,36,45, s omezením efektů i více
    MM
  • text v řádku může plynule probíhat nebo se mění jednorázově pomocí nastavených efektů
  • řádek tvoří souvislé pole LED o výšce 9 bodů a šířce dle počtu znaků. Standardní znak tvoří matice 6 x 9 bodů
  • rychlost probíhání textu je volitelná
  • možnost zvýrazněného fontu písma
  • v panelu jsou zabudované hodiny, které umožňují zobrazení reálného času kdekoli v textu
  • počet znaků na řádek: 9,18,27,36,45
    nahoru

    Velikost znaků typu AN a MM
    Průměr bodu [mm] Velikost znaku [mm] Čitelnost znaku [m]
    3 34 12
    5 50 18
    10 90 32
    20 196 68
    nahoru

    Rozměry AN a MM – orientačně ( š x v x h) [ mm ]
    Výška znaku Počet řádků 9 znaků v řádku 18 znaků v řádku 27 znaků v řádku 36 znaků v řádku 45 znaků v řádku
    34 mm 1 400x150x120 700x150x120 1000x150x120 1200x150x120 1500x150x120
    2 400x250x120 700x250x120 1000x250x120 1200x250x120 1500x250x120
    10 400x900x120 700x900x120 1000x900x120 1200x900x120 1500x900x120
    50 mm 1 550x200x120 1000x200x120 1400x200x120 1800x200x120 2200x200x120
    10 550x1100x120 1000x1100x120 1400x1100x120 1800x1100x120 2200x1100x120
    90 mm 1 850x250x120 1550x250x120 2300x250x120 3000x250x120 3800x250x120
    10 850x1550x120 1550x1550x120 2300x1550x120 3000x1550x120 3800x1550x120
    nahoru

    NUMERICKÉ INFORMAČNÍ PANELY (TYP 7S)

    NUMERICKÉ INFORMAČNÍ PANELY
  • umožňují zobrazení číslic a jednoduchých znaků
  • vhodné pro zobrazení času, teploty, cen, stavu výroby,....
  • možnost nastavení výměny údajů (čas/ datum/ teplota/...).
  • efekt kmitání jednotlivých znaků
  • znaky tvoří jednotlivé sedmisegmentové zobrazovače

    NUMERICKÉ PANELY
    Velikost znaku [mm] Čitelnost znaku [m]
    57 20
    75 26
    100 35
    181 63
    nahoru

    Ovládání, provedení, instalace

    Ovládání
  • standardně pomocí PC po sériovém kanálu RS 232 nebo RS 485
  • pomocí PC po sériovém kanálu USB
  • klávesnicí
  • bezdrátově pomocí modulu GSM
  • pomocí datové sítě protokolem TCP/IP
  • nahoru
    OVLÁDACÍ SOFTWARE
    SW je součástí dodávky :
  • je produktem APEL® -lze ho přizpůsobit požadavkům zákazníka
  • archivace velkého množství textu a příprava sekvencí
  • výběr textu a sekvencí pro zaslání do panelu
  • efekty zobrazení textu
    Vlastní SW zákazníka :
  • firma APEL® poskytne popis komunikačního protokolu
  • nahoru
    Režim ovládání
    on-line : - panel řídí nadřazený systém
    off-line :
    - po zaslání informací do panelu lze ovládací PC odpojit, prostřednictvím zabudovaného mikropočítače zobrazuje panel uložené zprávy v nastaveném časovém sledu s nastavenými efekty zobrazení.
    - kapacita paměti standardně 16000 znaků v max. 255 zprávách
    nahoru
    Možnosti
  • generování zvukových signálů
  • zabudování měřicích čidel a zařízení
  • řízení jasu – z PC nebo automaticky podle okolního světla
  • nahoru
    Provedení
  • v hliníkové skříni v přírodní barvě nebo s rámečkem v barvě a tvaru dle výběru zákazníka
  • vnitřní i venkovní provedení
  • možnost umístit pevné popisové pole jako součást panelu
  • antireflexní úprava přední strany panelu
    nahoru
    Instalace
    dle požadavků zákazníka, např. zavěšení na stěnu nebo od stropu, zabudování do stěny, stojan, přenosné provedení
